如何接入日志、链路和指标监控，以及如何导入自定义仪表

监控运维中心（KOCA-AMO）
#1

如何接入

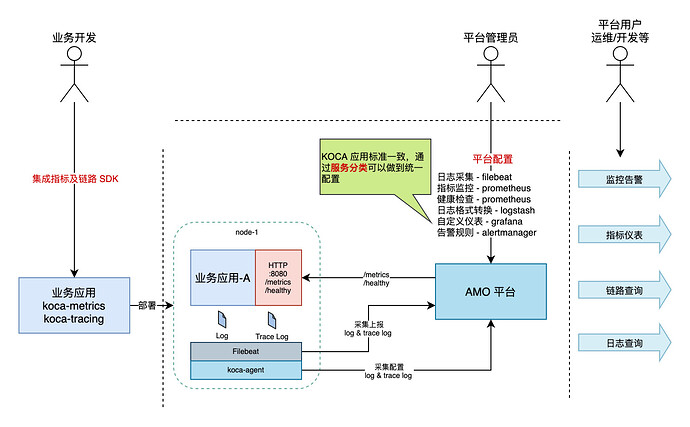

从监控的角度看业务系统该如何介入 AMO 平台，主要有三个角色：业务开发、AMO平台管理员以及AMO 平台用户，涉及的具体内容如下：

  • 业务开发，集成koca-metrics和koca-tracing SDK，并提供一个健康检查接口
    • koca-metrics 通过一个 HTTP 接口暴露系统监控指标，默认集成的包括有：JVM、KOCA 服务调用等指标，业务层指标同样可以根据需求扩展以同样的端点暴露出指标
    • koca-tracing 记录调用链路，写入链路日志
    • 健康检查接口 KOCA 应用可以使用 /actuator/health ，或者根据业务需要自定义接口
  • 平台管理员，需要根据服务分类进行相关的配置，如日志采集、指标监控、健康检查、日志格式转换、监控仪表、告警规则等配置
  • 平台用户，通过日志查询、链路查询、指标仪表以及告警信息等发现、排查和解决问题

​

​ 开发侧 SDK 集成和功能使用不需要太多介绍，都可以参考对应文档，接下来主要介绍平台配置管理，在此前需要理解 AMO 对基础资源的定义，参考 基础设置 文档，有了这样的资源定义后 AMO 监控及运维相关的配置结构如下图。首先，在服务分类层有基础配置，基础配置根据组件不同定义了组件相关的配置信息；其次，在基础配置中必定有需要在服务、实例层进行自定义扩展的参数，针对这类配置先在服务分类进行定义，参数定义时可以配置为是否必选以及默认值，然后在服务、实例层根据需求进行配置；最后，配置生效的优先级为 实例 > 服务 > 服务分类默认值。

配置结构

​ 这是 AMO 平台配置结构的设计，回到各个监控组件的接入，就遵循这样的结构，每个组件有自己的一套基础配置以及扩展参数定义，接下来具体介绍每个组件的基础配置以及可扩展参数。

指标监控

​ 首先被监控系统需要暴露指标，KOCA 应用参考 开发框架-服务监控-koca-metrics 文档，业务等需要自定义的指标参考 指标规范 文档。

指标监控配置：

  • 基础配置：
    • 导航：指标监控 → 配置管理
    • 配置项：
      • 指标监控：监控端口、监控路径以及是否代理主机
      • 健康检查：检查方式、检查端口、检查路径
  • 扩展参数：
    • metricPort 监控端口
    • metricPath 监控路径
    • probePort 健康检查端口
    • probePath健康检查路径
  • 注意基础配置中指标监控和健康检查都是支持对条配置的，此时如果用扩展参数进行服务/实例层的自定义会全部替换，使用中需要注意
    • 一般指标监控和健康检查都只通过一个端点即可

​ 以上配置的是指标的采集，指标的展示首先针对 KOCA 应用 AMO 平台提供了与 koca-metrics 有配套的仪表，可以开箱即用，如果需要自定义或者有业务指标需要定制仪表，需要使用 Grafana 进行设计，完成后将 JSON 数据导入到 AMO 平台，相关文档参考 指标仪表配置

日志监控

日志接入首先要在目标服务器上部署 koca-agent 及 filebeat 服务，有两种部署方式

日志监控配置：

  • 基础配置：
    • 导航：日志监控 → 配置管理
    • 配置项：
      • 日志路径：由于日志文件位置在不同服务/实例会有差异，所以此处配置的路径可以是绝对路径或者相对路径
        • 使用相对路径可以在服务/实例的扩展参数中配置日志根目录
    • 注意：日志监控配置包括链路日志的采集配置，如果是链路日志，在配置项中勾选链路日志
  • 扩展参数：
    • logDir 日志采集路径，为日志根目录，与基础配置中的日志路径共同定义了日志文件的完整路径

以 KCBP 日志为例，日志采集的配置如下：

{
  "paths": [
    "\\bin\\log\\user\\*\\*.log"
  ],
  "multiline": {
    "pattern": "^\\["
  },
  "encoding": "GBK",
  "fields": {
    "log.type": "service"
  }
}

其中 paths 配置的目录为相对目录，如果在扩展参数中配置的 logDir=c:\kcbp，那么日志采集的完整路径为 c:\kcbp\bin\log\user\*\*.log

日志转换

日志转换由 Logstash 完成，详情参考 Logstash-Filter 配置 文档

链路监控

首选被监控系统需要集成链路监控-koca-tracing SDK，将链路日志输出到日志文件，链路日志的上报统一走日志采集流程，如果需要对链路日志进行转换同样参考 Logstash-Filter 配置 文档
