如何接入度量指标监控

监控运维中心（KOCA-AMO）
,
#1

如何接入度量指标监控

视频下载

本节课程主要介绍如何在 AMO 平台接入度量指标监控，包括度量指标的暴露、采集、查询展示以及自定义仪表等内容。

依赖

  • AMO 环境，参考 监控运维组件-环境部署 文档完成环境准备工作

    • 至少包含 amo-basic 和 amo-monitor 组件

  • Grafana 服务

    • 可以使用 Docker 快速拉起一个服务用于测试

      docker run --rm --name grafana -p 3000:3000 grafana/grafana
# 默认用户名密码：admin/admin

接入过程

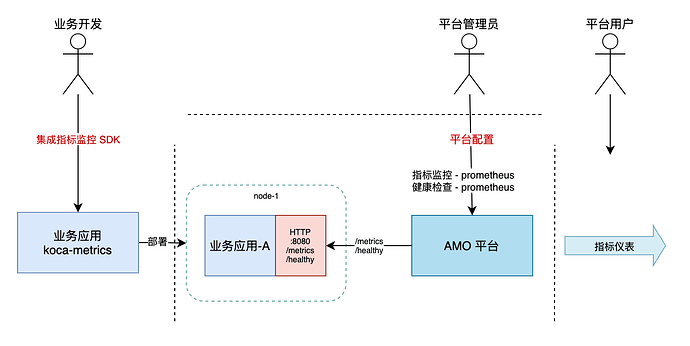

度量指标-如何接入

业务应用集成 koca-metrics

  • 以交付件 02.quickstart/bootapp 为例添加 koca-metrics
  • 确认 Actuator 接口
    • /actuator
    • /actuator/prometheus 暴露 Prometheus 协议的指标接口
    • /actuator/health 用于健康检查的黑盒监控接口

AMO 平台配置指标采集

  • 配置流程

    • 添加服务分类

      • 可以新建分类或者拷贝已有分类，为了复用一些已有配置这里选择复制一个 KOCA应用 服务分类

      • 服务分类的监控配置，参考 指标监控-配置管理 文档

        • 监控端口都默认使用实例端口，不需要配置

        • 健康检查配置

        • 指标监控配置

          • 代理主机用于传统应用、中间件等指标采集代理不在服务所在主机

    • 添加应用、服务、主机、实例

检查 KOCA-Agent 下发配置

  • 参看 Prometheus SD 配置文件

    • cat {Prometheus Path}/sd/koca_targets.yml
    # /actuator/prometheus
- targets:
  - 192.168.8.57:8090
  labels:
    __metrics_path__: /actuator/prometheus
    koca_app_code: demo
    koca_env_code: default
    koca_instance_group: /3042
    koca_instance_id: "3047"
    koca_instance_ip: 192.168.8.57
    koca_instance_name: Demo-1
    koca_job: metrics
    koca_service_code: demo-svc
    koca_service_type: MONITOR
# /actuator/health
- targets:
  - koca-agent:9100
  labels:
    __metrics_path__: /blackbox/probe
    __param_module: http_2xx
    __param_target: 192.168.8.57:8090/actuator/health
    koca_app_code: demo
    koca_env_code: default
    koca_instance_group: /3042
    koca_instance_id: "3047"
    koca_instance_ip: 192.168.8.57
    koca_instance_name: Demo-1
    koca_job: liveness
    koca_service_code: demo-svc
    koca_service_type: MONITOR

检查 Prometheus 采集情况

  • 检查 Targets 配置 http://{Prometheus IP}:9090/targets
    • 是否有对应实例的 Target
  • 通过 Graph 查询指标
    • 健康检查：probe_success{koca_app_code="{App Code}"}
    • 度量指标：koca_requests_total{koca_app_code="{App Code}"}

AMO 平台查看指标

  • 在确认 Prometheus 采集指标无误后，在 AMO 平台 指标监控 → 服务监控 选择应用、环境查看监控指标

  • 对接口做一个压测看下效果:

    • hey -z 10s -c 2 -q 10 "http://localhost:8090/actuator"

使用 Grafana 自定义仪表

  • 如果 AMO 平台预置的仪表不能满足需求，或者指标为自定义指标，可以参考 仪表板设计-导入 Grafana 仪表 文档设计仪表并导入到 AMO 平台
  • Grafana 自定义仪表过程
    • 添加 Prometheus 数据源
    • 创建仪表或对 AMO 预置模板进行修改
      • 在 koca-agent 的交付件 dashboard/exported 目录下有 AMO 预置模板的导出文件，可以导入后编辑
        • 注意：如果 Prometheus 数据源名称不是 Prometheus，需要修改 JSON 中所有 "datasource": "Prometheus" 的配置
    • 编辑完成后复制 JSON Model 数据，将仪表导入到 AMO
