KOCA流程中心配置的流程图返回数据不全问题

[Guo (郭)]

KOCA版本 ：2.5.5.1
KOCA模块 ：流程管理
场景 ：通过并行网关配置的流程图，在实际流程实例中无法显示完全。
问题 ：通过接口文档查询以下接口
接口描述:查询流程实例运行时的流程图
接口地址:/workflow/task/instanceDiagramData
的返回数据，节点数据返回不全。
报错细节 ：
尝试解决方案：应该是并行网关导致的，因为原本在开始节点后也是一个并行网关再分配给各个用户，那时只能显示开始和结束节点，现在去掉开始的并行网关后，能多显示几个，但还是不全。

图片1：配置的流程图

图片2：实际展示的流程图

图片3：接口返回数据

[su_xiangxiang]

麻烦记录下保存时的请求参数是否正确

[Guo (郭)]

保存时候的接口请求应该是正确的，因为在流程方案配置设计中多次打卡流程图都是对的。

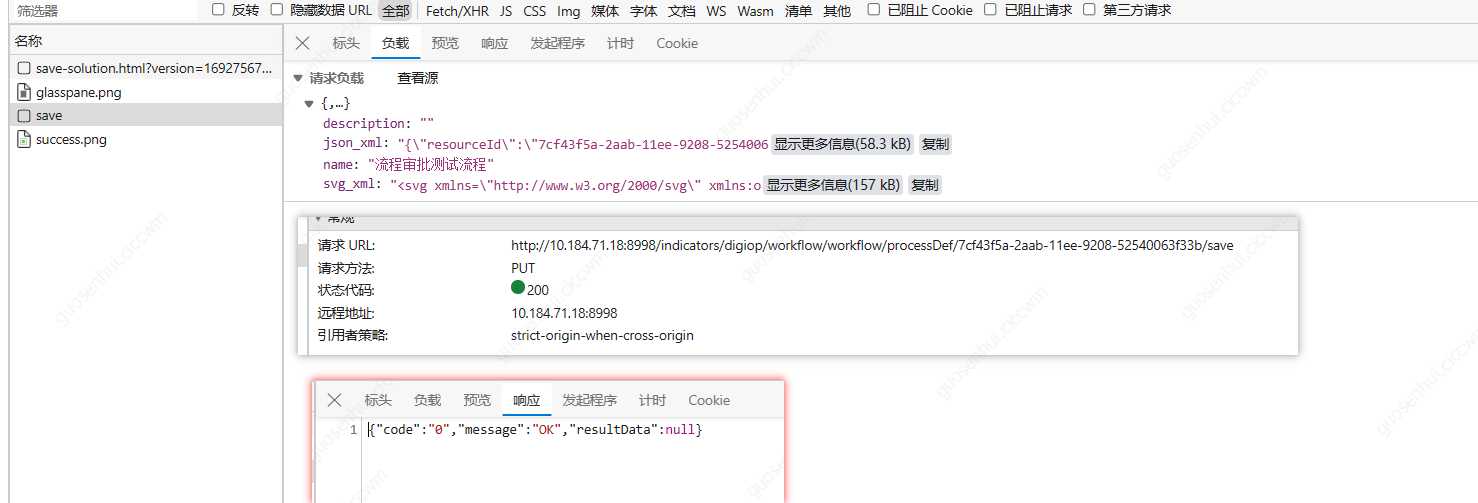

接口的话在接口文档没找到说明，但保存应该是workflow/processDef/7cf43f5a-2aab-11ee-9208-52540063f33b/save这个接口，请求参数里面的节点信息是对的。
